YAG激光場鏡應用很廣泛，激光場鏡是激光打標機、焊接機等激光設備的核心配件，激光場鏡又叫F-Theta場鏡，f-θ場鏡，其作用是提高邊緣光束入射到探測器的能力，技術參數是工作波長、入射光瞳，激光場鏡按照設計理念分為f-theta透鏡和遠心透鏡，因?yàn)檫h(yuǎn)心透鏡成本很高，在工業系統中主要適應的是f-theta透鏡。

深圳市華鵬艾偉科技有限公司生產和銷售的激光場鏡有YAG激光場鏡、二氧化碳場鏡、綠光場鏡、紫外場鏡等。按材質，有石英材質的激光場鏡和k9玻璃材質的激光場鏡，石英系列場鏡擁有更高的激光損傷閾值，可以承受高功率激光，并具備更好的熱穩定性，減少熱焦點偏移。

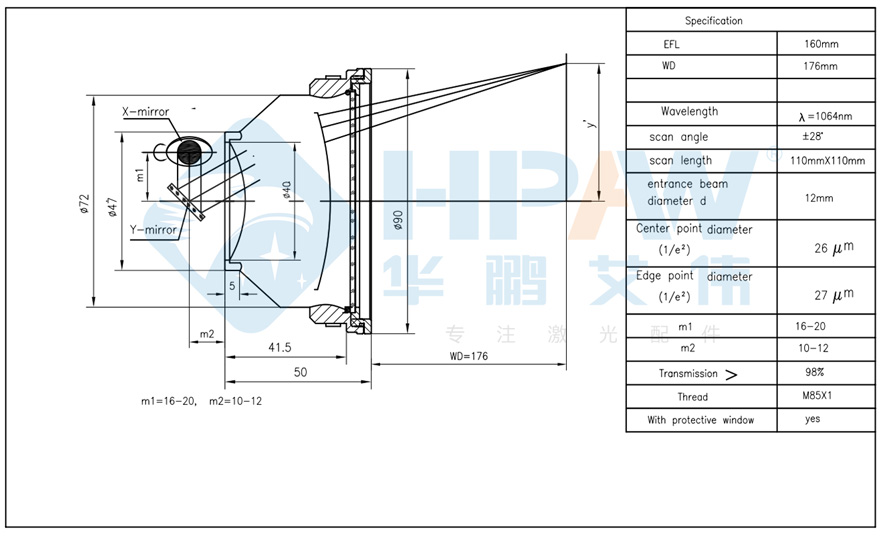

光纖場鏡1064nm-10光斑圖紙

場鏡的主要技術參數有：工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。

工作波長：主要看激光器的波長，場鏡的鏡片是在給定的激光波長鍍膜。如果不在給定的波長范圍內使用場鏡，場鏡可能會被激光燒壞或所需要的激光透過率很低。

入射光瞳：也叫最大入射光斑。如使用的是單片鏡，反射鏡置于入射光瞳的地方，最大可用光束的直徑等于入射光瞳的直徑。入射光瞳越大，通過聚焦鏡聚焦出來的聚焦光斑直徑越小，所以在要求打標特別精細的場合，我們會考慮使用入射光瞳大一些的場鏡，如精細打標和振鏡式焊接。

掃描范圍：場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非常快（功率密度跟光斑直徑的2次方成反比），不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描范圍的場鏡。

焦距：跟工作距離有一定關系，但是不等于工作距離。聚焦光斑直徑：對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統，聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。

YAG激光場鏡特點

1。擁有自身設計的獨特焦距，打出的光斑細小，打標精確。

2。保證打標精度的基礎上更能延長配件使用壽命，減少拆裝調試的麻煩。

3。場鏡全部采用單片式鏡片，在保證精度的情況下，更降低企業的成本。

華鵬艾偉YAG激光場鏡K9系列規格型號

商品編碼	商品名稱	規格型號	計量單位
D1.001	YAG場鏡1064nm	50*50 F=63mmWD=78	個
D1.002	YAG場鏡1064nm	70*70 F=100mmWD=114.6	個
D1.003	YAG場鏡1064nm	90*90 F=130mmWD=144	個
D1.004	YAG場鏡1064nm	110*110 F=160mmWD=176	個
D1.005	YAG場鏡1064nm	145*145 F=210mmWD=232	個
D1.006	YAG場鏡1064nm	150*150 F=225mmWD=248	個
D1.007	YAG場鏡1064nm	175*175 F=254mmWD=283	個
D1.008	YAG場鏡1064nm	200*200 F=290mmWD=324	個
D1.009	YAG場鏡1064nm	230*230 F=330mmWD=355	個
D1.010	YAG場鏡1064nm	250*250 F=380mmWD=414	個
D1.011	YAG場鏡1064nm	300*300 F=420mmWD=465	個

以上只是YAG場鏡1064nm激光打標場鏡簡單介紹，如需要更詳細的YAG場鏡1064nm激光打標場鏡資料信息，請聯系華鵬艾偉對應銷售人員。
